Système de châssis Chrono

Le système de châssis Chrono est constitué d'une série de composants de conception différente en fonction du type de châssis.

Les pièces généralement préassemblées et ingénieuses sont la clé d'un assemblage efficace et rapide des châssis.


LE SYSTEME DE CHASSIS CHRONO COMPREND:




Système de tringles Chrono

Système tiges en nylon

Le système de tringles Chrono comprend de 11 tiges en nylon, également appelées tringles, de différentes longueurs, de façon à couvrir toutes les tailles de fenêtre.

CARACTERISTIQUES

Protection anti-effraction : convient à la quincaillerie de sécurité jusqu'à SKG** et RC2.

POINTS FORTS

  • Montage rapide et efficace grâce à des accouplements dentés et des pièces prêtes à l’emploi.
  • En cas d'inexactitudes dans la production des châssis, des marges d'erreur élevées peuvent être compensées.
  • Grande stabilité grâce à l'utilisation d'un nylon renforcé et dimensionnellement stable.
  • Fonctionnement souple, pas de bruits de cliquetis lors de la commande.
  • Aucun entretien ultérieur n'est nécessaire, grâce aux tringles en nylon autolubrifiantes.

Charnières visibles

CARACTERISTIQUES

  • Largeur de vantail jusqu'à 1700 mm.
  • Hauteur de vantail jusqu'à 2800 mm.
  • Poids de vantail jusqu'à 130 kg. Version spéciale pour les châssis ouvrants jusqu'à 300 kg.
POINTS FORTS
  • Montage rapide et efficace : charnières à clamer, sans nécessité de perçage.
  • Un large champ de réglage permet de compenser les imprécisions dans la production du châssis et garantit une commande sans faille.
  • Large gamme de finitions :
  • laquage à la poudre polyester en plus de 450 couleurs RAL.
  • Mat ou brillant.
  • Anodisation naturelle ou teintée.
  • Laque structurée.
  • Aspect acier inoxydable.
  • Durable : fabrication à partir de matériaux inoxydables : aluminium, acier inoxydable, nylon, ...







Charnières cachées



Lorsque le châssis est fermé, la charnière cachée reste invisible. Ceci crée un design épuré et contemporain, qui est encore renforcé par l’ajout de dormants étroits et de grandes surfaces vitrées.

POINTS FORTS

  • Montage rapide et efficace : charnières à clamer, sans nécessité de perçage.
  • Un large champ de réglage permet de compenser les imprécisions dans la production du châssis et garantit une commande sans faille.
  • Durable : fabrication à partir de matériaux inoxydables : aluminium, acier inoxydable, nylon, ...
  • Meilleures acoustique, étanchéité au vent et à l'eau.
  • Nettoyage facile du châssis.
  • Meilleure protection des charnières contre la saleté et les dommages pendant les travaux de construction.






Chrono Invision Go

  • Pour les dormants très étroits.
  • Angle d'ouverture maximum de 100°.
  • Largeur de vantail jusqu'à 1300 mm.
  • Hauteur de vantail jusqu'à 2800 mm.
  • Poids de vantail jusqu'à 130 kg.



Chrono Invision Pro

  • Frein réglable.
  • Angle d'ouverture maximum de 105°.
  • Largeur de vantail jusqu'à 1700 mm.
  • Hauteur de vantail jusqu'à 2800 mm.
  • Poids de vantail jusqu'à 170 kg (200 kg sur demande).

Fermeture périmétrale

La fermeture périmétrale Chrono comprend un certain nombre de pièces galvanisées noires qui, réunies, garantissent l’étanchéité parfaite au vent et à l'eau d'un châssis fermé.

POINTS FORTS

  • Montage rapide et efficace grâce à des pièces à clipser, à clamer et prémontées.
  • Moins de stock : 1 version utilisable à gauche et à droite.
  • Durable : utilisation de matériaux inoxydables : zamak, acier inoxydable, laiton, nylon, ...



Chrono standard

  • Des points de verrouillage peuvent être facilement ajoutés grâce aux points de verrouillage standard sur les tringles.

Chrono plus

  • Protection anti-effraction de base.
  • 2 points de verrouillage à sécurité renforcée.
  • Ergots tête champignon en acier inoxydable en combinaison avec des gâches à clamer spéciales en zamak.

Chrono safe

  • Grande protection anti-effraction : Approbation SKG** et RC2.
  • Une protection anti-effraction allant jusqu'à RC3 est possible grâce à des tringles en aluminium.
  • Ergots tête champignon en acier inoxydable en combinaison avec des gâches à clamer spéciales en laiton.
  • Composants anti-effraction supplémentaires : pièces d’anti-soulevage, pièces de protection, tenons anti-effraction, …

Poignées

POINTS FORTS

  • Montage rapide et efficace en combinaison avec une serrure incorporée.
  • Design esthétique, uniforme : les gammes Edge, Horizon et Sobinox comprennent également des poignées de porte et de porte coulissante, d’un design identique à celui des poignées de châssis.
  • Large gamme de finitions pour Edge et Horizon :
  • laquage à la poudre polyester en plus de 450 couleurs RAL.
  • mat ou brillant.
  • anodisation naturelle ou teintée.
  • laque structurée.
  • aspect acier inoxydable.

Edge

  • Design épuré : minimaliste et contemporain.
  • Gamme étendue : sans rosace, fermable, en course libre, ...
  • Version fermable : Approbation SKG***.
  • Longueur de la tige = 0, 25, 38, 65 ou 90 mm.

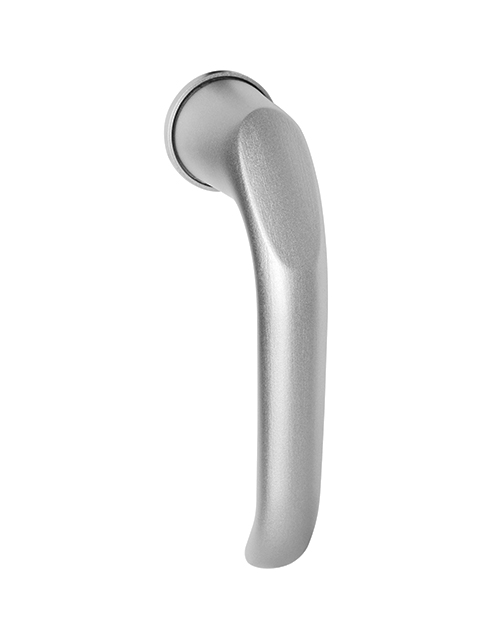

Horizon

  • Design élégant : stylé et intemporel.
  • Gamme étendue : sans rosace, fermable, en course libre, ...
  • Version fermable : Approbation SKG***.

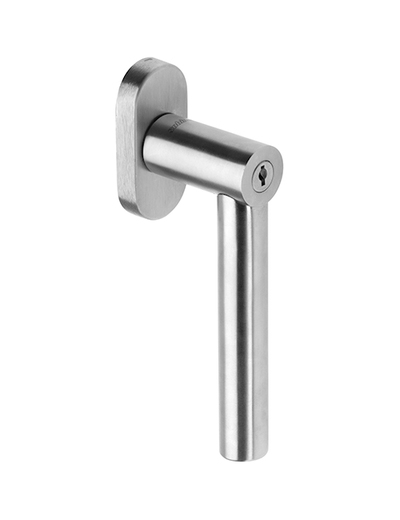

Sobinox

  • Design intemporel : simple et robuste.
  • Acier inoxydable de haute qualité.
  • Gamme étendue : rosace arrondie et rectangulaire, fermable, 4 types de poignées, ...




Serrures incorporées

Une serrure incorporée convient aux châssis oscillo-battants, tombants-ouvrants et à gorge européenne en aluminium.

La serrure est commandée par une poignée à tige carrée.

POINTS FORTS

  • Montage facile : la tige de la poignée se clame dans la serrure incorporée.
  • Durable : fabrication à partir de matériaux inoxydables : grande longévité.


Accessoires Chrono

Les composants suivants sont optionnels et ajoutent une fonctionnalité supplémentaire à la quincaillerie des châssisChrono.

Limitateur d’ouverture

Un limitateur d’ouverture est un bras qui limite l'angle d'ouverture d'un châssis en position d’ouverture à la française et le protège des coups de vents.

  • Disponible en 3 longueurs.
  • Frein incorporé réglable.
  • Avec possibilité de débrayage.
  • Montage facile : à clamer, sans fraisage.

Position d’entrebaillement



La position d'entrebaillement est une pièce qui positionne le châssis dans une fente fixe de 12 mm.

  • Permet une ventilation discrète.
  • Peu de pertes de chaleur.
  • Avec manette de neutralisation.

Contact magnétique

Un contact magnétique est placé sur le châssis et relié à un système d'alarme ou à la domotique.

  • Vérifie la position d'ouverture de la fenêtre.
  • Sécurité anti-vol.

Houssette

Une houssette est une pièce de fermeture supplémentaire qui maintient le châssis fermé sans devoir le verrouiller.

  • Champ d'application : fenêtres de balcon.

Sécurité de fin de course supplémentaire

La sécurité de fin de course est un élément qui peut être posé ultérieurement et qui empêche la fermeture indésirable du vantail en position d'ouverture à soufflet.

CARACTERISTIQUES

  • Pour les châssis oscillo-battants et tombants-ouvrants.
  • Possible pour les châssis hauts et étroits (
  • Montage sur le bras principal du plus petit compas.
